Papye sa a entwodwi konpozisyon an ak prensip nan yon wo-aktyèl sèl-faz twa-fil mèt entelijan, analize karakteristik sa yo nan chip kontwòl li yo, epi eksplike konplo a aplikasyon nan wo-aktyèl sèl-faz twa-fil mèt la.
Mo kle: segondè aktyèl; yon sèl-faz twa-fil; mèt entelijan
Kontni:
1. Apèsi sou lekòl la nan solisyon an mèt elektrik
2. Modil Meter Elektrisite
2.1 Voltage divizeur ak vòltaj siyal echantiyon modil sikwi
2.2 Kouran transfòmatè aktyèl siyal echantiyon sikwi 1 modil
2.3 Kouran transfòmatè aktyèl siyal sikwi 2 modil
2.5 Modil pwodiksyon batman kè
3. Reyalizasyon Fonksyon Meter
3.1 Fonksyon akimilasyon elektrisite
3.2 Fonksyon segondè aktyèl la
3.3 Metòd fil elektrik
4. Konklizyon
1. Apèsi sou lekòl la nan solisyon an mèt elektrik
Solisyon sa a adopte yon konsepsyon modilè ak platfòm ki baze sou, ak yon sèl-faz ak twa-faz pataje yon platfòm devlopman. Li genyen batay enpèfeksyon yo nan yon sèl chip entegre, bezwen nan Redesign ak devlope lojisyèl ak pyès ki nan konpitè, sik la long, ak bezwen nan pase yon tan long yo verifye fyab la ak estabilite. Solisyon sa a gen pi wo presizyon, rive 0.5s nivo; Erè a se 50% nan nivo a 1 mèt. Li gen pi bon jistis ak opinyon-pwodiksyon pou konpayi lavant pouvwa. Konsistans nan erè se pi bon ak kapasite nan anti-entèferans se fò. Anba divès kantite enfliyanse: ki gen ladan tanperati anbyen, vòltaj, frekans, ak jaden mayetik, erè a se ti. Espesifikasyon maksimòm aktyèl la ka rive jwenn 200a.
2. Modil Meter Elektrisite
2.1 Voltage divizeur ak vòltaj siyal echantiyon modil sikwi
Awondisman nan divizeur vòltaj konvèti ekstèn 220V ak elektrisite yo nan yon siyal diferans vòltaj opinyon nan rezo a rezistans devan R27, R28, R1, R2, R3, R9, R5, R6, R7, ak entrain li nan pò a AD nan SOC a nan V3P ak V3N.
2.2 Kouran transfòmatè aktyèl siyal echantiyon sikwi 1 modil
Prensip aplikasyon espesifik: siyal la ekstèn aktyèl pase nan transfòmatè aktyèl la CT1 jenere yon siyal millivolt, ki pase nan rezo a rezistans vòltaj divizeur ak antre nan AD echantiyon pò a 1 nan chip la mesure kòm yon siyal diferans vòltaj.Among yo, R37 ak R39 yo se divizeur vòltaj, R40 ak R41 yo se Volt.
2.3 Kouran transfòmatè aktyèl siyal sikwi 2 modil
Prensip aplikasyon espesifik: siyal la kounye a ekstèn pase nan transfòmatè aktyèl la CT2 jenere yon siyal millivolt, ki antre nan AD echantiyon pò a 2 nan chip la mesure kòm yon siyal diferans vòltaj nan rezo a rezistans vòltaj divizeur. Pami yo, R43 ak R45 yo se divizeur vòltaj, R46 ak R48 yo se divizeur vòltaj, ak C47 ak C49 jwe yon wòl filtraj.
2.4 Modil pouvwa

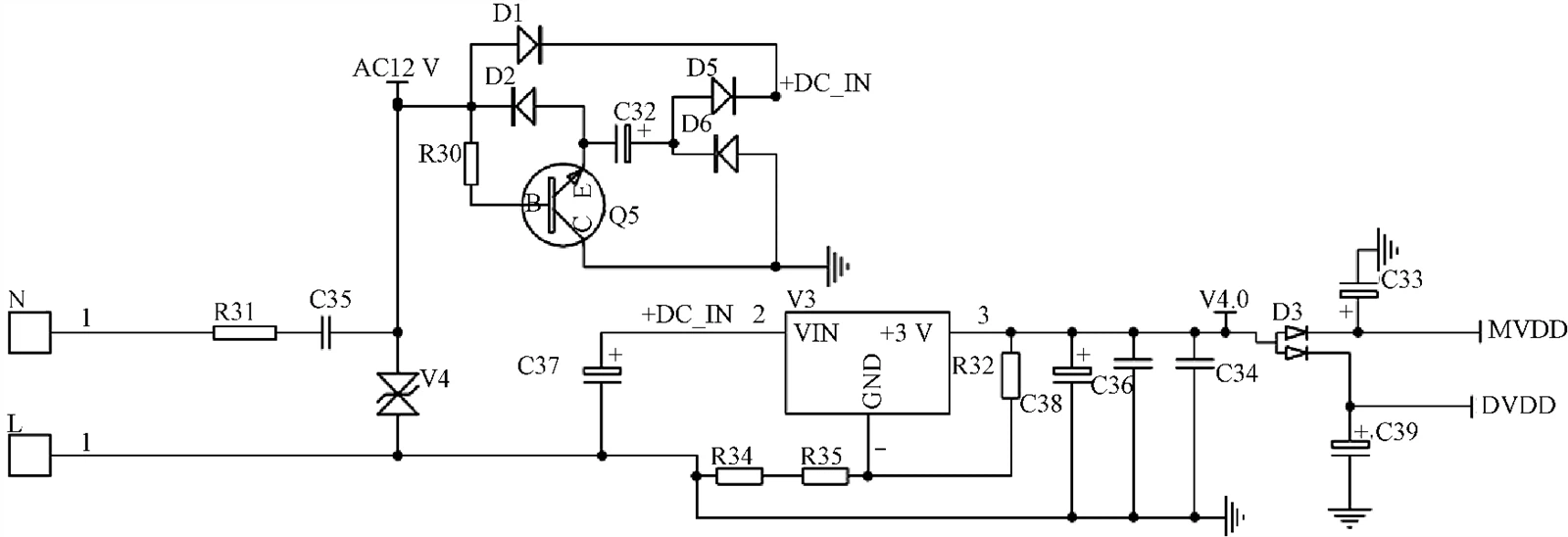

Modil la pouvwa bay divès kalite tension ekipman pou pouvwa pou chak modil fonksyonèl. Se sikwi li yo montre nan Figi 5. pouvwa a ak elektrisite prezante soti nan N ak L ak konvèti nan yon vòltaj nan sou 15V +DC_IN nan kous la. Lè sa a, apre yo te estabilize pa V3, MVDD yo bay pou pouvwa analòg ak DVDD bay pou pouvwa dijital.
2.5 Modil pwodiksyon batman kè
Prensip espesifik k ap travay: PIN siyal la pwodiksyon nan chip nan kontwòl prensipal se sec/batman kè, epi li se siyal la izole pa koupleur la optik ak pwodiksyon AP1 ak AP2. E1 se wòl nan koupleur optik reyalize izolasyon, ak C24 se wòl nan retire entèferans ak filtraj. AP1 ak AP2 ka konekte nan yon tab kalibrasyon ekstèn reyalize kalibrasyon erè ak deteksyon.

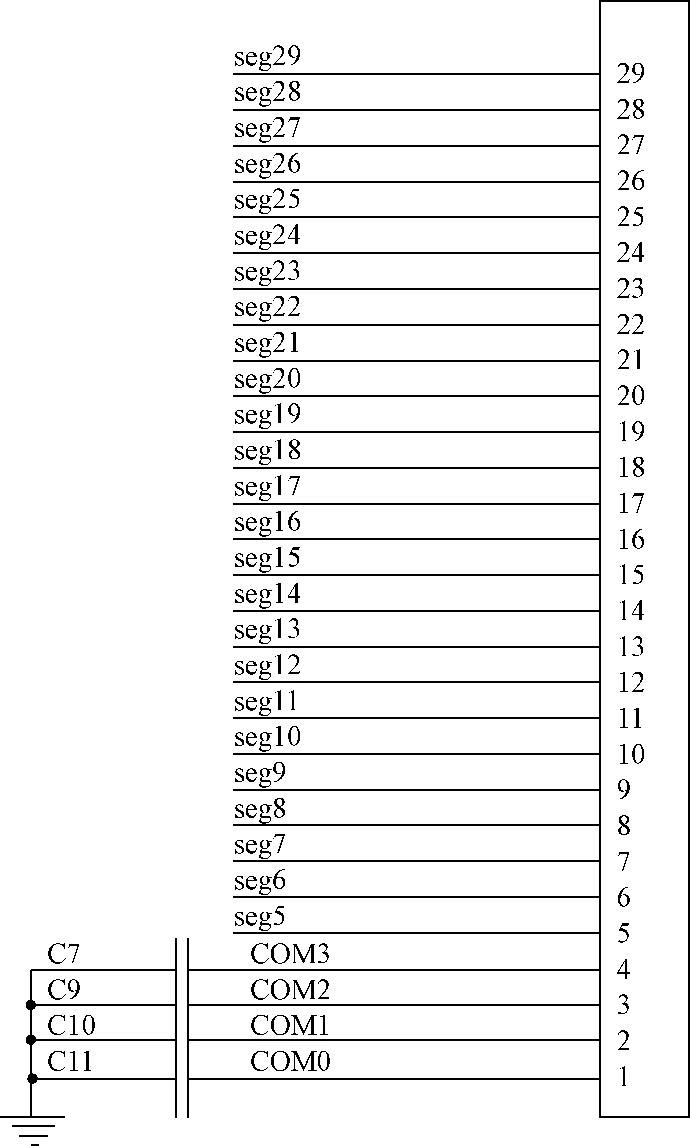

Prensip espesifik k ap travay: Y1 LCD chofè chip ki konekte nan broch yo ki koresponn nan chip nan kontwòl prensipal nan 4 pò COM ak lòt pò segman segman. Sòti kontwòl segman done kòd kontwole kontni an ekspozisyon sou ekran an LCD.
2.7 Modil Depo
Modil la depo done gen ladan bato depo U2 ak U3, ki magazen ak jere done tankou pouvwa. Done kalibrasyon an estoke nan U2, epi done pouvwa yo estoke nan U3.
3. Reyalizasyon Fonksyon Meter
Atravè konsepsyon modilè, chip prensipal la ak chip mesure yo se sèl-faz ak twa-faz platfòm konsepsyon pyès ki nan konpitè inifye. Mèt la fonksyon ki bezwen reyalize yo deja pare pou pwodiksyon an mas. Se sèlman sèten
Koupe oblije reyalize kondisyon yo ki pwodiksyon nan mèt echantiyon ak mèt ti verifikasyon pakèt. Pwosesis kalibrasyon an se yon solisyon konsepsyon ki gen matirite.
3.1 Fonksyon akimilasyon elektrisite
Konsepsyon pyès ki nan konpitè: konsepsyon nan pyès ki nan konpitè se yon chip mesure ak yon chip kontwòl prensipal reyalize mesure akimilasyon ak lòt fonksyon. Dirèkteman konekte siyal la analòg nan twa tèminal yo opinyon analòg opinyon nan chip la mesure.
Konsepsyon lojisyèl: konsepsyon nan lojisyèl se reyalize akimilasyon nan lojisyèl nan elektrisite ak fonksyon an jesyon nan pwodiksyon batman kè pa li done yo ki koresponn mezi nan modil la mesure.
3.2 Fonksyon segondè aktyèl la
Segondè fonksyon an mezi aktyèl vle di ke mezi a ka reyalize lè aktyèl la se 200a, paske segondè aktyèl la CT transfòmatè aktyèl yo itilize konvèti siyal la segondè aktyèl nan siyal la diferans vòltaj analòg pèmèt yo dwe opinyon pa chip la mesure, reyalize fonksyon an pran echantiyon nan aktyèl la enstantane.
3.3 Metòd fil elektrik
Atravè kowòdinasyon an nan metòd fil elektrik, pati estriktirèl ak pyès ki nan konpitè,
Se fonksyon an fil elektrik nan yon sèl-faz twa-fil reyalize.
4. Konklizyon
Sou baz lojisyèl inifye ak platfòm pyès ki nan konpitè, atravè konsepsyon modilè nan faz yon sèl-ak twa-faz, konbinezon an nan de-fason kous aktyèl echantiyon ak lòt modil sikwi, se yon sèl-faz konsepsyon mèt entelijan ak gwo aktyèl sèl-faz fonksyon mezi twa-fil reyalize. Se sèlman apre sèten koupe, kondisyon yo ki pwodiksyon nan mèt echantiyon ak ti mèt pakèt kapab reyalize. Nan desen an nan yon sèl-faz ak twa-faz mèt entelijan, li gen valè pwomosyon gwo. Lide yo ki baze sou platfòm ak modilè konsepsyon ka aplike nan pwosesis la devlopman nan lòt pwodwi mèt.
