Rezistans Shunt yo se eleman deteksyon enpòtan pou echantiyon aktyèl nan mèt elektrisite. Yo itilize karakteristik ki ba rezistans nan alyaj kwiv Manganèz-pou reyalize mezi aktyèl egzat lè yo mezire gout vòltaj la atravè rezistans nan lè aktyèl la ap koule nan li (Lwa Ohm a V=I × R). Yo se tou yon pri ki ba -solisyon echantiyonaj trè adaptab nan mèt elektrisite.
Kounye a, endistri a prensipalman klasifye rezistans shunt mèt elektrisite ki baze sou pwosesis soude, metòd enstalasyon, espesifikasyon estriktirèl, ak nivo presizyon. Diferan kalite yo montre diferans enpòtan nan pwosesis, pèfòmans, ak senaryo aplikab yo, epi yo tout dwe konfòme yo ak estanda nasyonal/endistri tankou JB/T 11722-2013 ak DL/T 2345-2021.
Klasifye pa pwosesis soude: shunt brazed vs. shunt soude gwo bout bwa elèktron
Sa a se yon klasifikasyon nan shunt mèt elektrisite ki baze sou pwosesis fabrikasyon yo, ki detèmine fyab, presizyon, ak adaptabilite tanperati pwodwi a. Soudi elèktron gwo bout bwa se yon nouvo teknoloji ki aktyèlman ranplase metòd tradisyonèl brasaj.
Shunt Brazed
1. Pwosesis Karakteristik
Konekte pa brase fèy rezistans manganin nan tèminal kwiv la lè l sèvi avèk materyèl brasaj tradisyonèl yo, pwosesis la se senp epi li gen pri fabrikasyon ki ba.
2. Karakteristik debaz yo
Gen yon pwoblèm nan jenerasyon chalè nan kouch nan brasaj. Tèminal manganin ak kwiv la gen tandans separe akòz ekspansyon tèmik ak kontraksyon, sa ki lakòz yon koyefisyan tanperati relativman wo, estabilite rezistans mwayèn, ak fèb kapasite anti-zèklè.
3. Senaryo aplikasyon
Mèt elektrisite jeneral ak mèt elektrisite ekonomik ak kondisyon ki ba pou presizyon mezi.

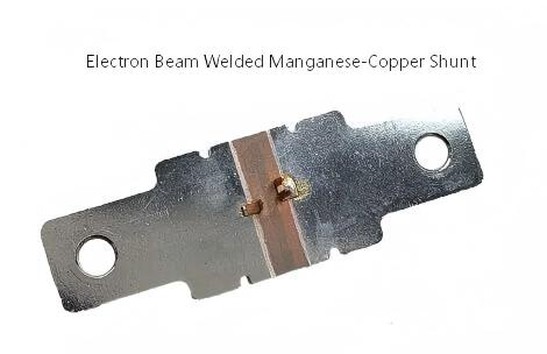

Electron Beam Soude Shunt
1. Pwosesis Karakteristik
Pa gen materyèl pou brase yo itilize. Tèminal manganin ak kòb kwiv mete fusion nan yon sèl pyès atravè gwo -tanperati elèktron gwo. Li gen kondisyon trè wo pou pite nan manganin ak materyèl kwiv, ak presizyon pwosesis strik.
2. Karakteristik debaz yo
Li gen yon koyefisyan tanperati ki ba, prèske pa gen okenn flote rezistans, e pa gen okenn jenerasyon chalè adisyonèl nan materyèl braz. Tèminal Manganin ak kwiv la pa janm separe. Li ka fasilman adapte yo ak klas 0.5 mèt elektrisite, pase tès zèklè 3000A/10ms, e li gen pi fò rezistans oksidasyon ak kapasite surcharge.
3. Senaryo aplikasyon
Mwayen ak gwo -mèt elektrisite DC (chaje pil, fotovoltaik), kontè elektrisite endistriyèl-, ak kontè elektrisite deyò nan anviwònman tanperati lajè-. Li se tou chwa endikap pou shunts entegre DC kontè elektrisite kounye a.
Klase dapre metòd enstalasyon: bati-nan shunt entegre vs. shunt ekstèn separe
Klasifikasyon sa a prensipalman vize mèt enèji DC (espesyalman pou estasyon chaj machin elektrik). Diferans debaz la chita nan si rezistans shunt la entegre ak kò mèt enèji a, ki afekte dirèkteman enstalasyon mèt la, konsomasyon pouvwa, kapasite anti-entèferans, ak erè mezi jeneral. Sa a se tou yon konsiderasyon kle lè w ap chwazi mèt enèji pou estasyon rechaj yo.
Ekstèn Split-kalite Shunt
1. Karakteristik estriktirèl
Shunt la se endepandan de kò a mèt elektrisite epi li bezwen konekte ak mèt la atravè fil echantiyon. Yo dwe planifye espas enstalasyon separe ak wout fil elektrik.
2. Karakteristik debaz yo
Pou diminye entèferans echantiyon long -distans, transmisyon siyal segondè-vòltaj (75mV/50mV) sitou adopte, sa ki lakòz siyifikativman pi wo konsomasyon pouvwa ak jenerasyon chalè (konsomasyon pouvwa rive nan 22.5VA anba kondisyon travay 300A). Erè mezi yo sipèpoze pa mèt la, shunt, ak pwosesis fil elektrik, ki mennen nan gwo ensètitid erè total (pou yon klas konvansyonèl 1.0 mèt + Klas 0.5 shunt, erè total la ka rive nan ± 1.5%). Li gen kapasite fèb anti-entèferans elektwomayetik.
3. Senaryo aplikasyon
Byen bonè DC chaje pil kontè elektrisite, doub-zam DC pil chaje, ak senaryo kontè depo enèji ak kondisyon ki ba pou espas enstalasyon.
Bati-nan Shunt entegre
1. Karakteristik estriktirèl
Se shunt la dirèkteman entegre andedan kò a mèt elektrisite, ki pa gen okenn fil echantiyon ekstèn obligatwa. Se sèlman liy vòltaj ekstèn ak liy kominikasyon ki nesesè, fè fil elektrik trè senp.
2. Karakteristik debaz yo
Li adopte ba -transmisyon siyal vòltaj (6mV). Shunt la gen yon valè rezistans ki pi piti, ak konsomasyon pouvwa li se sèlman 1/12 nan sa yo ki nan kalite fann-(sèlman 1.8VA anba kondisyon travay 300A), prezante jenerasyon chalè ki ba ak monte tanperati kontwole. Lyen echantiyon an se kout epi fèmen, ki pa gen okenn sipèpozisyon erè adisyonèl, ak presizyon mezi a ka rive nan Klas 0.5 (erè ± 0.5%). Li gen gwo kapasite anti-entèferans epi li ka reyalize tou sele plon entegre pou anpeche manipilasyon.
3. Senaryo aplikasyon
Nouvo yon sèl -zam DC chaje pil elektrisite mèt elektrisite, gwo-mèt elektrisite fotovoltaik presizyon, ak kontra enfòmèl ant sou -veyikil / ti mèt elektrisite depo enèji. Li se direksyon evolisyon teknolojik mèt elektrisite DC.
3. Senaryo aplikab yo: nouvo sèl -zam DC chaje pil enèji mèt la, segondè -presizyon fotovoltaik kontè enèji mèt, ak kontra enfòmèl ant sou -tablo/ti -echèl enèji depo enèji mèt reprezante direksyon avansman teknolojik pou mèt enèji DC.
Klasifye pa espesifikasyon estriktirèl: Standard FL seri aktyèl shunts
Sa a se yon modèl estriktirèl komen nan yon shunt DC pouvwa mèt. Konpozan debaz yo divize an kalite debaz FL-2 ak kalite gwo pouvwa FL{-29/FL-39, tou de prezante yon estrikti kat tèminal (tèminal aktyèl ekstèn ak tèminal potansyèl enteryè), apwopriye pou diferan ranje aktyèl ak vòltaj pwodiksyon.

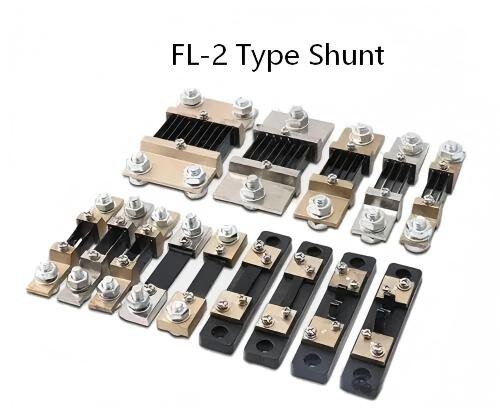

1.FL-2 Kalite:Modèl endikap debaz, klas presizyon 0.5 / 1.0, ranje aktyèl 1A ~ 15000A, opsyon vòltaj pwodiksyon rated yo enkli 20mV, 30mV, 50mV, 75mV, 100mV (75mV se estanda), ogmantasyon tanperati Mwens pase oswa egal a 80 degre pi ba pase 12A oswa egal a 50A, ak pi wo a 150A. Apwopriye pou pifò mèt enèji AC ak ti pouvwa mwayen DC mèt enèji;
2.FL-29/FL-39 Kalite:Yon vèsyon amelyore -pouvwa FL-2, ki fèt pou aplikasyon aktyèl ultra-pi wo pase 2000A. Li prezante yon gwo -baz izole ki reziste tanperati ak pi fò kapasite Surcharge, apwopriye pou aplikasyon endistriyèl ultra-wo pouvwa DC mesure;

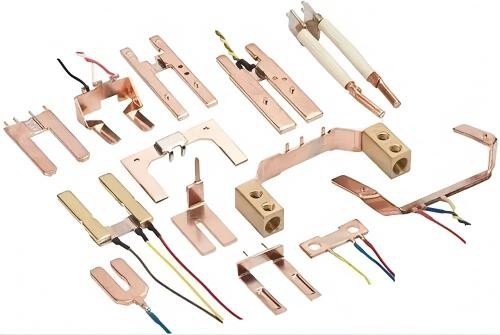

3. Karakteristik jeneral:Tout modèl yo sèvi ak Manganèz - fèy rezistans alyaj kòb kwiv mete + konektè kòb kwiv mete, sipòte dimansyon Customized, ak kèk manifaktirè ka bay espesifikasyon espesyal pou ekspòtasyon, adapte yo ak diferan estanda enèji nasyonal mèt.
Klasifye pa nivo presizyon: 0.2 klas / 0.5 klas / 1 klas shunts
Klasifikasyon sa a baze sou estanda DL/T 2345-2021 pou shunts ekstèn mèt enèji DC. Klas presizyon dirèkteman koresponn ak presizyon mesure nan mèt enèji a epi li se tou yon endikatè debaz pou enspeksyon faktori a nan shunt la.
Limit erè debaz nan shunt rezistans
| Kouran chaj (I) | Kondisyon Mezi | Klas 0.2 | Klas 0.5 | Klas 1 |
|---|---|---|---|---|
| 0.01 Iₙ Mwens pase oswa egal a I mwens pase oswa egal a 0.05 Iₙ | Apre estabilizasyon tèmik nan rezistans shunt la | ±0.4% | ±1% | ±2% |
| 0.05 Iₙ Mwens pase oswa egal a I Pi piti oswa egal a 1.2 Iₙ | Apre estabilizasyon tèmik nan rezistans shunt la | ±0.2% | ±0.5% | ±1% |
1.Klas 0.2 Shunt
Klas ki pi wo presizyon ak erè debaz minimòm nan kondisyon referans yo. Enpak tanperati ak imidite varyasyon sou erè yo kontwole entèdi.Aplikasyon: Kalibrasyon laboratwa, gwo -mesi endistriyèl mèt elektrisite ak presizyon, ak mèt elektrisite ladwàn.
2.Klas 0.5 Shunt
Klas presizyon endikap nan endistri a.Aplikasyon: sivil/endistriyèl AC mèt elektrisite, DC chaje pil elektrisite mèt, ak fotovoltaik mèt elektrisite. Li se tou presizyon estanda pou shunt seri FL yo.
3.Class 1 Shunt
Yon klas presizyon pri -efikas.Aplikasyon: Segondè -mesi aktyèl pi wo pase 5000A, mèt elektrisite griy elektrik ak kondisyon ki ba presizyon, ak mèt elektrisite tanporè.
Tablo Konparezon Kalite Nwayo pou Shunts Meter Elektrisite
Pou pi klè ilistre diferans ki genyen ant diferan kalite, sa ki annapre yo konpare kat rezistans shunt nwayo -brazed/elektron gwo bout bwa soude (pwosesis) ak entèn/ekstèn (enstalasyon)-ki se pi souvan itilize nan endistri a, ki baze sou endikatè pèfòmans kle yo.
| Konparezon dimansyon | Manganin fil Shunt | Elektwon-Travès Soude Shunt | Kalite ekstèn diskrè | Kalite Entèn entegre |
|---|---|---|---|---|
| Koefisyan Tanperati | >50 ppm | < 30 ppm | - | - |
| 300 A Dissipasyon pouvwa (Egzanp) | - | - | 22.5 VA | 1.8 VA |
| Erè Mesure Presizyon | ±1% ~ ±2% | ±0.5% ~ ±1% | ± 1.5% (kimilatif) | ±0.5% (ki pa-kimilatif) |
| Kapasite Anti-Entèferans | Mwayèn | Fò | Fèb (long echantiyon plon) | Bonjan (bouk siyal sele) |
| Pri fabrikasyon | Ba | Mwayen-Segondè | Ba (solisyon nivo-sistèm) | Mwayen (solisyon entegre) |
| Senaryo Aplikasyon tipik | Mèt jeneral enèji rezidansyèl yo | Endistriyèl / DC / lajè -mètr enèji tanperati | Doub-zam DC rapid-mèt enèji chaje | DC vit -chajman / mèt enèji fotovoltaik |
